德國HAWE哈威LiftAx – 用于激光切割系統中托盤交換裝置同步運動的新型分散式解決方案

LiftAx 作為升降臺和托盤更換裝置的高精度分散控制單元

為了在激光切割系統中實現托盤交換裝置的均勻升降，所有液壓缸的完美同步移動至關重要。HAWE Hydraulik 的新型分散式解決方案 LiftAx 可實現最高精度的同步運動，并在安裝和調試過程中提供優勢。

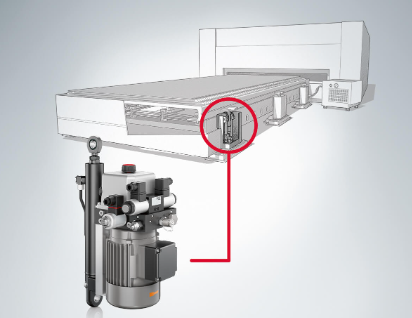

即插即用單元由液壓缸和 LiftAx 型液壓動力單元組成，安裝在托盤交換裝置的每個提升點上。外形尺寸為 415 x 338.5 mm，非常緊湊，安裝空間小。完全省略了各個提升單元彼此之間的單獨管道。由于交付即用型，安裝和調試速度非常快。在維修時，可以單獨更換或維修一個單元，而無需拆卸整個升降臺。

此外，每個液壓動力單元 0.7 升的低油耗也令人信服。相比之下，非常具體的是：在托盤交換裝置中使用 4 個 LiftAx 模塊時，總共只需要大約 3 次涂油。具有標準液壓裝置和中央同步控制塊的經典解決方案通常需要 20 至 50 升油，具體取決于油缸尺寸。

LiftAx 的結構和功能原理非常簡單：

每個HAWE哈威液壓動力單元均由一個帶有 1.75 kW 電機和外嚙合齒輪泵的油箱組成。所需的系統壓力由限壓閥設定。通過流量控制閥和智能開關，確保氣缸伸出和縮回時均準確遵守預設流量。無泄漏的截止式換向閥可確保牢固地保持氣缸位置。

LiftAx 中使用的 HAWE 流量控制閥與負載無關，與市場上其他產品相比具有極高的精度。測試顯示公差小于 +/- 5%。這確保了提升油缸運動的良好同步性。所述高精度流量控制閥也可以從 HAWE 模塊化系統訂購用于其他應用。
